Estructures
Una estructura és un conjunt d’elements capaços de suportar forces i transmetre-les a llocs on se suporta per que sigui estable i resistent.
Hi ha estructures naturals i artificials. Les naturals som com el nostre cos que té un esquelet. I les artificials com les cases.
Càrregues: força que actua sobre una estructura. (com el seu propi pes, o el vent que l’empeny).
ESFORÇOS
Els esforços són forces que apareixen en els elements d’una estructura que té altres forces o càrregues.
Es classificant segons com siguin i com les usem:
• Estirar-les (tracció)
• Comprimir-les (compressió)
• Flexionar-les (flexió)
• Tallar-les (cisallament)
• Retòrcer-les (torsió)
Tracció: quan sobre ells actuen forces que tendeixen a augmentar de longitud.
Compressió: quan sobre ells actuen forces que tendeixen a disminuir de longitud.
Flexió: quan les forces o les carregues tendeixen a doblegar-los.
Cisallament: quan les forces que actuen paral·lelament a la seva secció tendeixen a tallar-lo.
Torsió: quan hi ha forces sobre ell que tendeixen a fer girar una secció respecte un altre.
ELEMENTS D'UNA ESTRUCTURA
Cada element d’una estructura esta fet per suportar un pes d’un tipus d’esforç determinat i que això doni un resultat de estructura resistent i estable.
Elements: tirants, arcs, columnes, fonaments i bigues.
ESTRUCTURES ESTABLES
Les estructures estables són aquelles que quan li apliques una força damunt, conserven la seva posició . i les inestables estructures que quan li apliques una petita força perden l’equilibri.
Això esta relacionat amb al centre de gravetat de l’objecte. On s’acumula tota la força si la poguéssim comprimir. Si aquest punt es troba fora de la base es bolca.
ESTRUCTURES RESISTENTS
Una estructura és resistent quan conserva la seva forma en aplicar-li càrregues.
Arcs: Els romans ja feien servir, es matenen gràcies al suport d'un maó sobre un altre;; Aquestes solen tenir forma de falca i encaixen perfectament.
Triangles: L'unica figura geom`etrica que no es pot deformar en aplicar-li forces als costats.
Tirants: Són cables o barres, sovint d'acer, que serveixen per augmentar la resistència i l'estibilitat d'una estructura.
PERFILS
Els perfils són barres de diferentes seccions utlitzades a l'hora de Fabricar estructures.
Perfils oberts:
Perfils tancats:
TIPUS D'ESTRUCTURES ARTIFICIALS
ESTRUCTURES MASSIVES
Aquelles en què predomina una gran concentració de material.
Estables i molt pesades, materials molt resistents. Exemple: Piràmides, temples grecs...
ESTRUCTURES DE VOLTA
En les estructures de volta hi predominen els arcs, les voltes o les cúlpes com a elements de subjecció i suport.
Suporten esforços de compressió: els teatres, els circs...

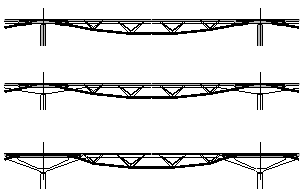

ESTRUCTURES DE TRIANGLES
Es formen amb la unió de molts triangles, construint planes o espacials.
Triangulació en les estructures aporta estabilitat i resistència.
Materials: fusta l'acer, aqueste estructures són molt lleugeres ja que són buides
ESTRUCTURES D'ENTRAMAT
Formades per un conjunt perfils de fusta, acer o formigó que s'entrecreuen les biguesels pilars i la cimentació
ESTRUCTURES SUSPESES
Són estructures suspeses aquelles que es troben sustentades per cables o perfils subjectes a elements de suport: Tirants, que estan sotmesos a esforços de tracció sola per el pas de vehicles
